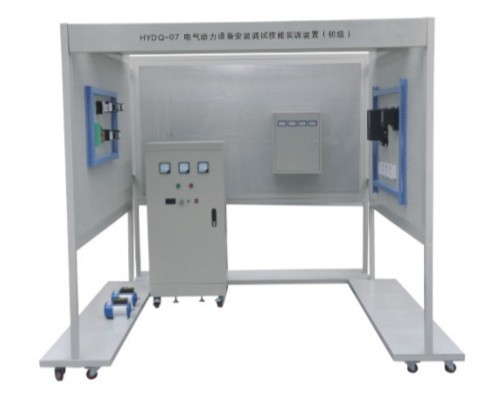

一、特 點：該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能

2.電氣照明典型線路采用優質元器件

3.防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓

二、技術性能

1.輸入電壓：三相四線～380V±10% 50HZ

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜3kVA

三、裝置配備

1. 電源、電氣設備配備

(1) 電源部分

三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三只指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。

(2) 配備一套室內小型配電箱，用于配電箱的室內安裝

(3) 配備室內布線用PVC線管、彎頭及線盒用于線管敷設施工、彎頭制作等

(4) 配備典型照明線路施工所用的燈座及開關等元器件

(5) 配備吊扇及配套調速器1套

(6) 配備避雷針1只

(7) 配備電源防雷器1臺

(8) 配備布線用硬質導線

2. 儀器儀表配備

便攜式數字萬用表，三位半顯示

3. 工具配備

配有電工常用工具2套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸

及鋸片等），電烙鐵1把，卷尺1把。

四、實訓項目

1. 配電箱安裝

2. 線管敷設前的預制加工

3. 線管的敷設

4. 線管的穿線

5. 燈具的安裝

6. 典型照明電路的安裝及接線

7. 吊扇的安裝及測試

8. 防雷器的安裝

9. 避雷針的安裝
