HY-QC608型汽車雨刮系統示教板

【產品簡介】

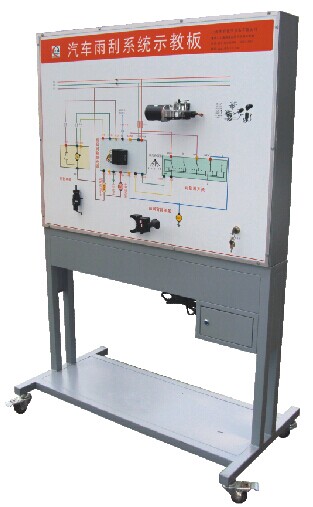

本產品選用大眾汽車雨刮系統實物，展示汽車雨刮系統的結構與原理；面板上繪有完整的雨刮系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。
本示教板功能齊全、操作方便、安全可靠。

【結構組成】
雨刮開關、雨刮控制繼電器、雨刮聯動機構、雨刮電機、噴水電機、噴水壺、噴水嘴、故障設置系統、電源、彩色原理與結構圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
【功能特點】
1、操縱開關及按鈕，可真實演示汽車雨刮系統的工作過程。發光二極管顯示電機狀態；
2、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
3、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。
4、立式展柜臺架二層結構，方便檢測工具的擺放。整體結構合理，美觀大方，表面采用烤漆工藝，帶自鎖腳輪。
5、外形尺寸：1240mm×550mm×1850mm（長×寬×高）；
